干雾抑尘系统
产品描述









抑尘原理

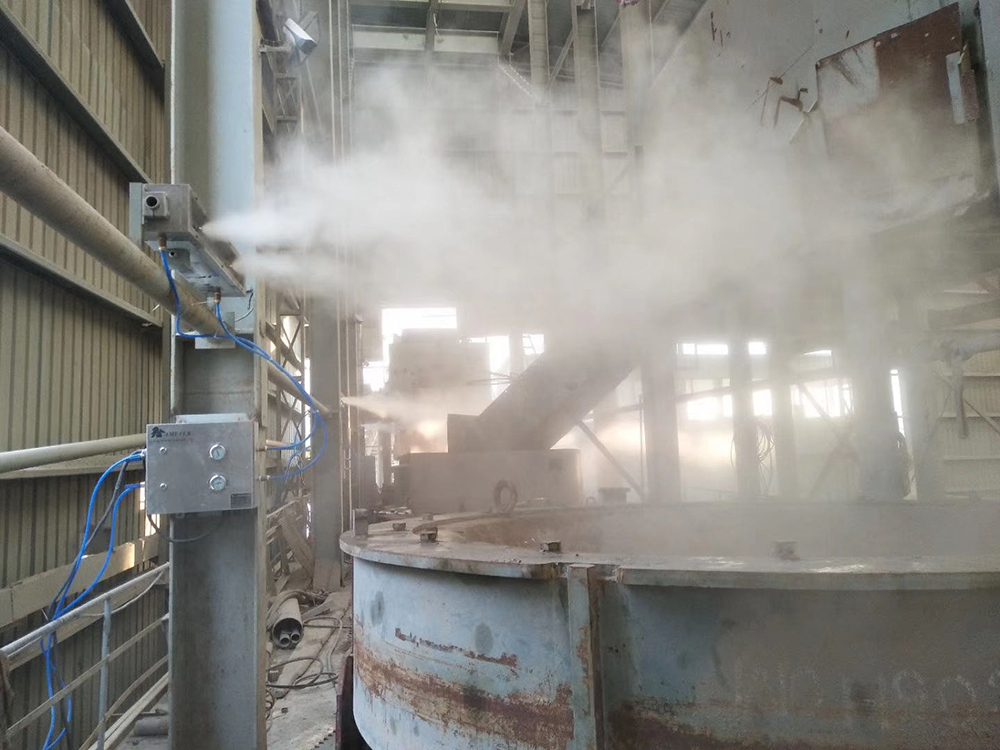

微米级干雾抑尘装置是由压缩空气驱动声波震荡器,通过高频声波的音爆,作用在喷头共振室处将水高度雾化,产生10µm以下的微细水雾颗粒(直径10µm以下的雾称干雾)喷向起尘点,使水雾颗粒与粉尘颗粒相互碰撞、粘结、聚结增大,并在自身重力作用下沉降,达到抑尘的作用

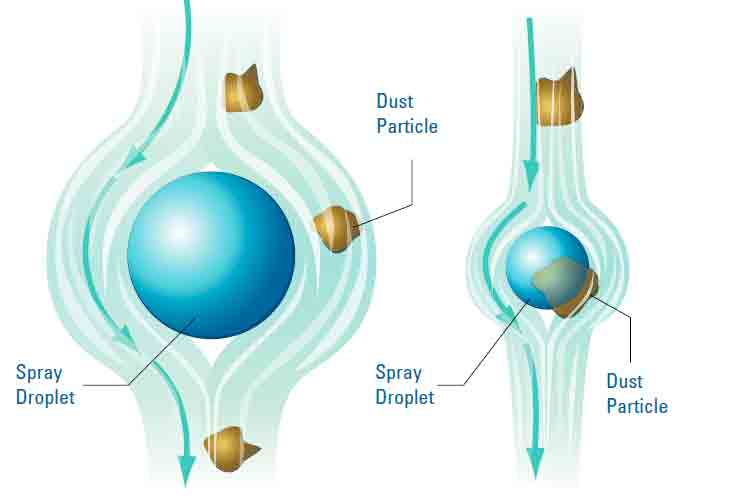

粉尘可以通过水粘结而聚结增大,但那些最细小的粉尘(如PM10-PM2.5)只有当水滴很小(如干雾)或加入化学剂(如表面活性剂)减小水表面张力时才会聚结成团。如果水雾颗粒直径大于粉尘颗粒,那么粉尘仅随水雾颗粒周围气流而运动,水雾颗粒和粉尘颗粒接触很少或者根本没有机会接触,则达不到抑尘作用;如果水雾颗粒与粉尘颗粒大小接近,粉尘颗粒随气流运动时就会与水雾颗粒碰撞、接触而粘结一起。水雾颗粒越小,聚结机率则越大,随着聚结的粉尘团变大加重,3从而很容易降落。水雾对粉尘的捕捉作用就形成了。

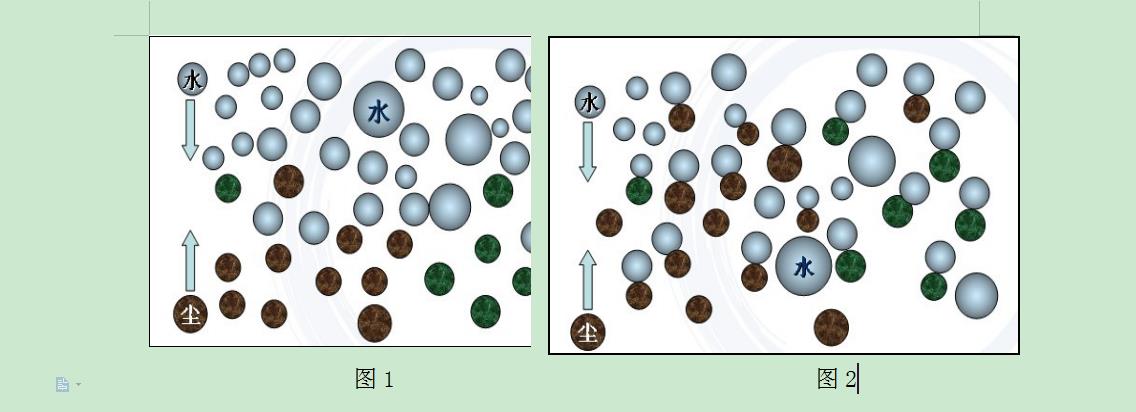

如图1、图2所示,当粒径较大的雾滴与粉尘颗粒接触时,粉尘由下向上运动,水雾颗粒由上向下运动,在运动过程中大粉尘与大的水雾颗粒,小粉尘与小的水雾颗粒相结合。

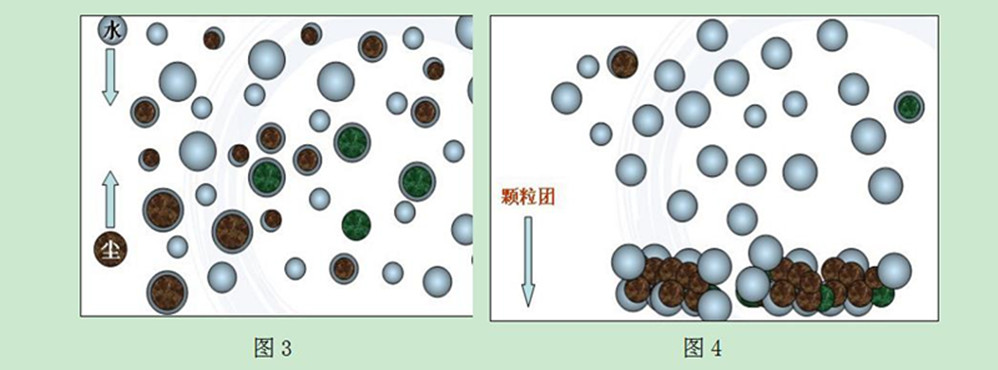

  图3和图4所示过程反映的是,当水雾颗粒的粒径小于10µm,达到干雾级的时候,雾滴的表面张力减小,粒子之间的黏力就会越来越大,所以,以粉尘粒子为核的“微细粉尘颗粒——微细水雾颗粒”二相流中,粒子与粒子之间很容易结合在一起,从而使整个粒子不停的变大,最终沉降下来,达到除去粉尘粒子的目的。



   综上所述,当水雾颗粒的粒径与粉尘颗粒的粒径大小相近,且雾量较大时,空气中的水蒸汽迅速饱和,饱和的水蒸汽与粉尘碰撞、接触并凝聚在一起,达到一定的重量后沉降下来。这就是微米级干雾抑尘技术的除尘原理

系统组成

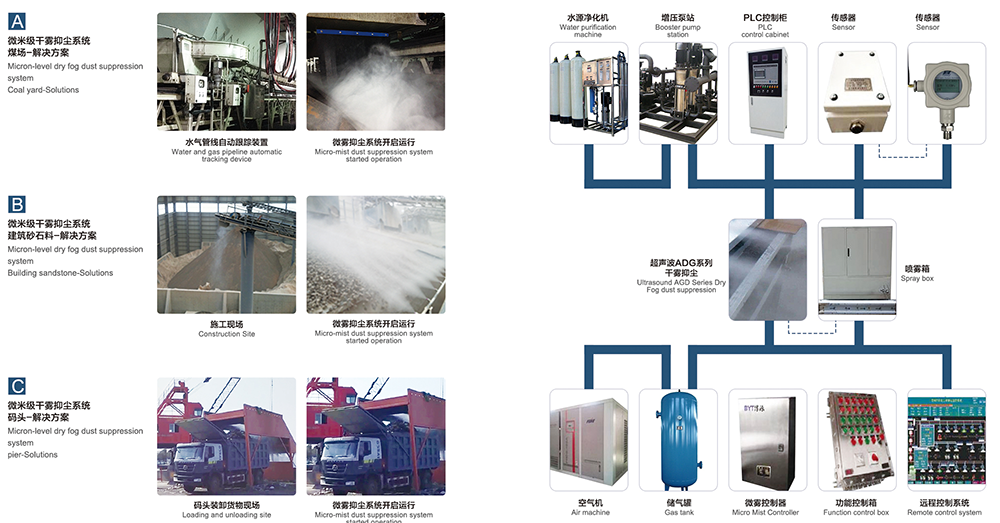

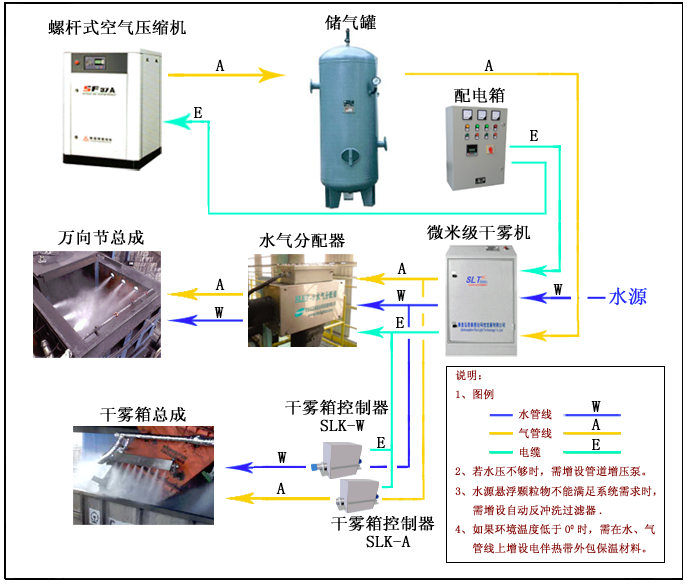

微米级干雾抑尘装置采用模块化设计技术。由微米级干雾机、水气分配器(或干雾箱控制器)、万向节总成(或干雾箱总成)、螺杆式空气压缩机水气连接管线和自动控制系统、电伴热系统和自动控制系统等组成。

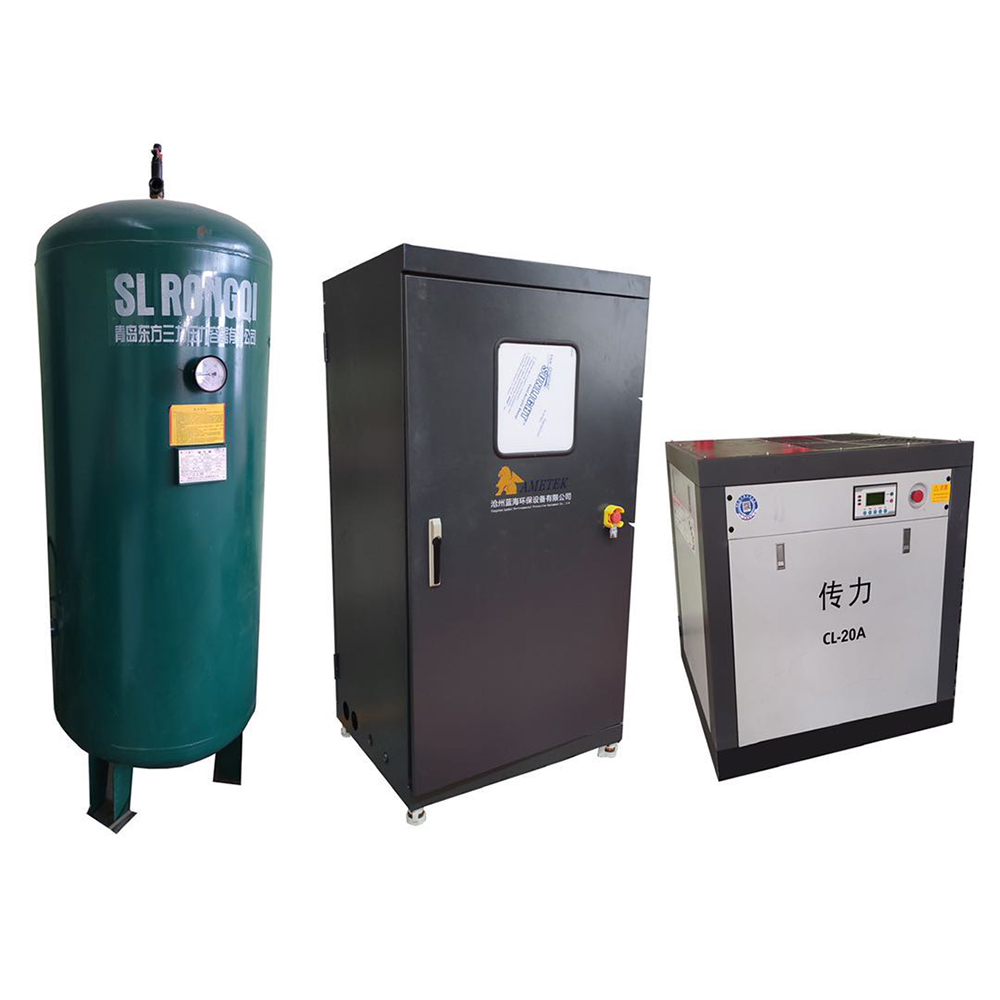

1.微米级干雾机

  微米级干雾机是将气、水过滤后,以设定的气压、水压、气流量、水流量按开关程序控制控制阀打开或关闭,经管道输送到水气分配器(或干总成中去,实现喷雾抑尘。它由电控系统、多功能控制系统、流量控制系统组成。安装在IP55标准的箱体内,有进出水气管接口(不同型号的微米级干雾机水气接口数量不同,详见微米级干雾抑尘系统参数表),面板上触摸屏。

2.电控系统

  电控系统是微米级干雾抑尘系统的控制中心,集合了可编程控制器、保护电路、继电器以及与它们相关的元器件。为用户提供自动和手动两种操作模式。在自动操作模式时,可自动接收远程触发信号启动或停止喷雾器喷雾。在手动模式,操作人员可以控制操作按钮启动或停止喷雾器喷雾。用户还可以通过PLC设置接口修改喷雾周期及管道吹扫时间等。

自动控制系统将微米级干雾机与现场设备的控制信号连接起来,以便实现自动控制。

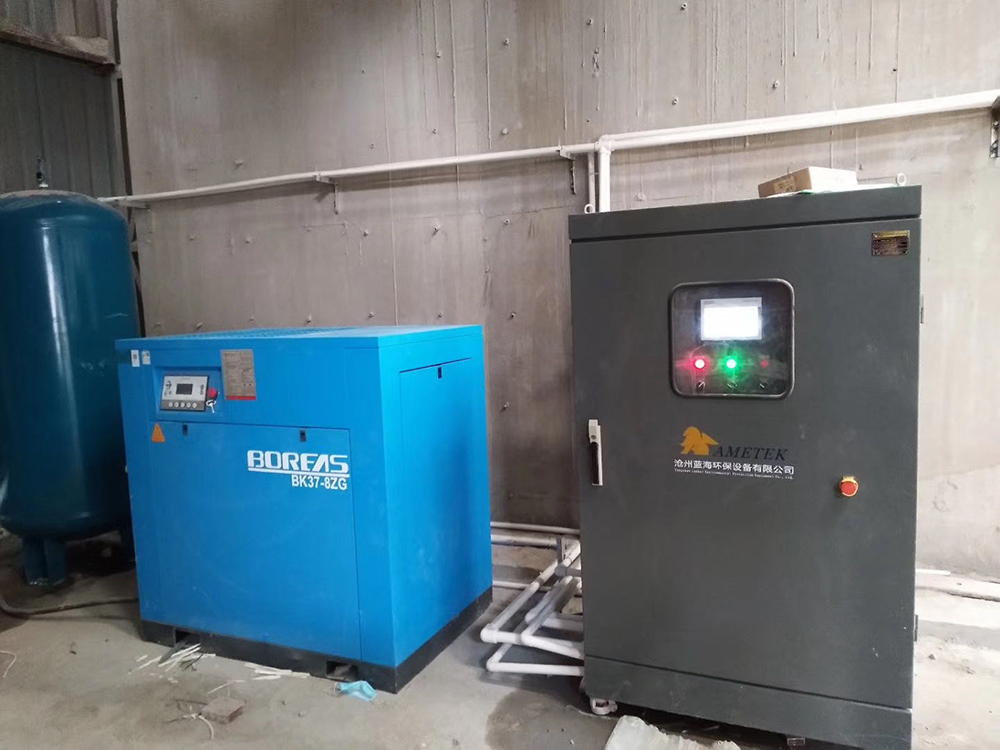

3.空气压缩机

  空气压缩机为微米级干雾抑尘系统提供标准气源,其采用微电脑智能监控系统,全自动化运行,亲切的中英文人机界面,轻触式按键,操作人员无须特殊培训就可通过界面的文字提示轻松地对压缩机运行状态参数进行查询,并可实现压缩机手动、自动运行状态的转换。

4.水气分配器(干雾箱控制器)

  通过对其控制实现水、气、电主管线与万向节总成(或干雾箱总成)的连接,并根据现场情况通过PLC控制实现各万向节总成(或干雾箱总成)分别喷雾。

5.万向节总成(或干雾箱总成)

  接收由微米级干雾机输送来的气、水并将其转化成颗粒直径为1~10µm的干雾喷射出去,按微米级干雾机的控制指令喷向抑尘点。当干雾与粉尘颗粒相互接触、碰撞时,使粉尘颗粒相互粘结、凝聚变大,并在自身的重力作用下沉降,从而达到抑尘的作用。

6.水气连接管线

  水气连接管线是将微米级干雾机、螺杆式空气压缩机、储气罐、水源等用不同管径的硬管按要求连接起来。




干雾抑尘特点

1、 在污染的源头——起尘点进行粉尘治理。

2、 抑尘效率高,无二次污染无需清灰,针对10 & 2.5μm以下可吸入及可入肺粉尘治理效果高达 96%以上,避免矽肺病危害。

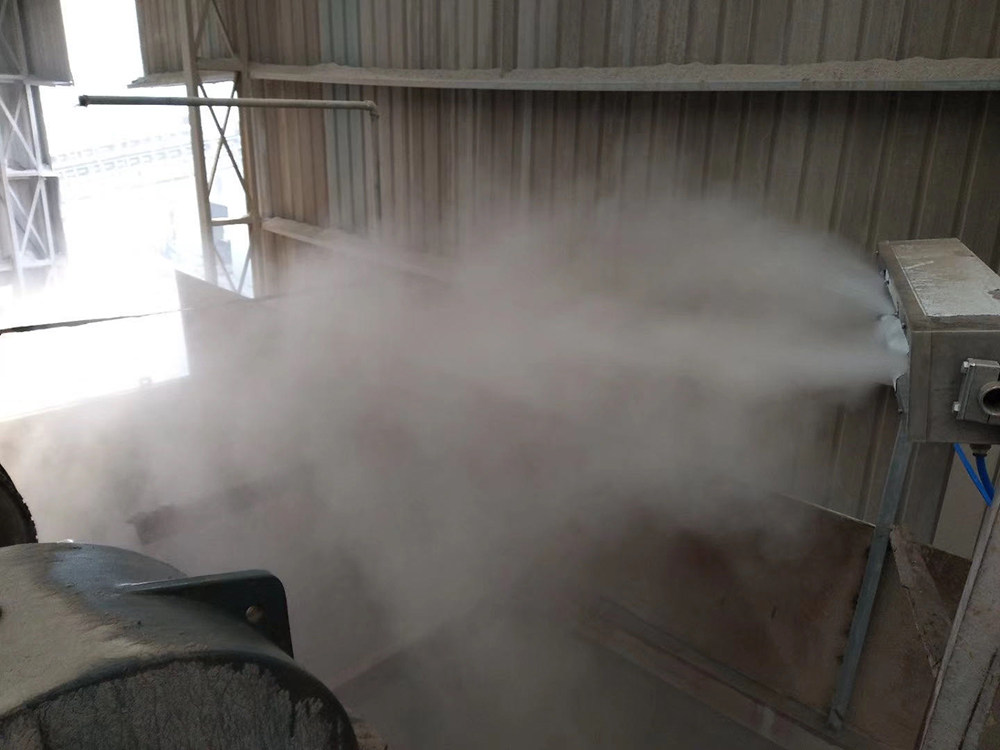

3、 水雾颗粒为干雾级,在抑尘点形成浓而密的雾池。

4、 节能减排,耗水量小,与物料重量比仅0.02%-0.05%,是传统除尘耗水量的1/10-1/100,物料()无热值损失。

5、 占地面积小,全自动PLC控制,节省基建投资和管理费用。

6、 系统设施可靠性高,省去传统的风机、除尘器、通风管、喷洒泵房、洒水枪等,运行、维护费用低。

7、 适用于无组织排放,密闭或半密闭空间的污染源。

8、 大大降低粉尘爆炸几率,可以减少消防设备投入。

9、 大幅降低除尘能耗40%-90%及运营成本。
