干雾主机

  • 干雾主机

干雾主机

节能降耗效果 ,比一般的湿式动力除尘器节点85-90,节水70-85

生产厂家:沧州蓝海环保设备有限公司

联系电话:13325918659

联 系 人:王经理

公司地址:河北省泊头市交河镇工业园

立即咨询

产品概述









抑尘原理



微米级干雾抑尘装置是由压缩空气驱动声波震荡器,通过高频声波的音爆,作用在喷头共振室处将水高度雾化,产生10µm以下的微细水雾颗粒(直径10µm以下的雾称干雾)喷向起尘点,使水雾颗粒与粉尘颗粒相互碰撞、粘结、聚结,并在自身重力作用下沉降,达到抑尘的作用



粉尘可以通过水粘结而聚结,但那些细小的粉尘(如PM10-PM2.5)只有当水滴很小(如干雾)或加入化学剂(如表面活性剂)减小水表面张力时才会聚结成团。如果水雾颗粒直径大于粉尘颗粒,那么粉尘仅随水雾颗粒周围气流而运动,水雾颗粒和粉尘颗粒接触很少或者根本没有机会接触,则达不到抑尘作用;如果水雾颗粒与粉尘颗粒大小接近,粉尘颗粒随气流运动时 会与水雾颗粒碰撞、接触而粘结一起。水雾颗粒越小,聚结机率则越大,随着聚结的粉尘团变大加重,3从而很容易降落。水雾对粉尘的捕捉作用 形成了。

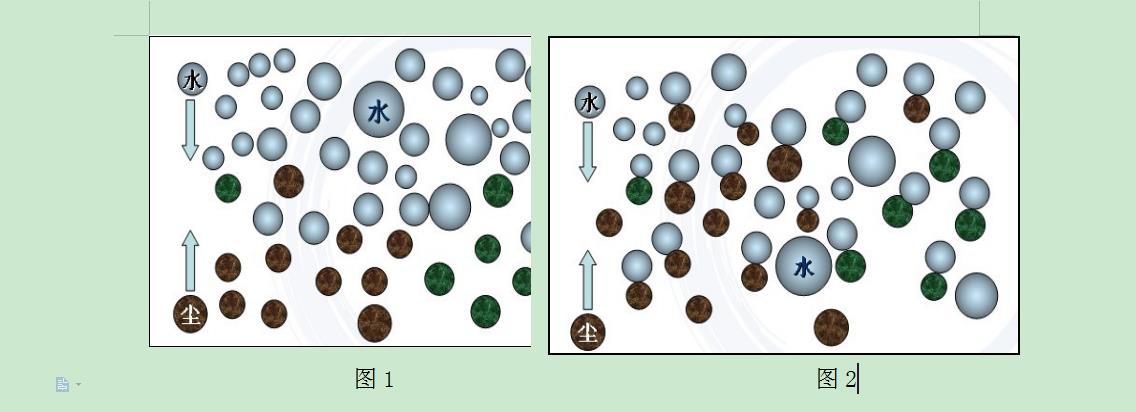

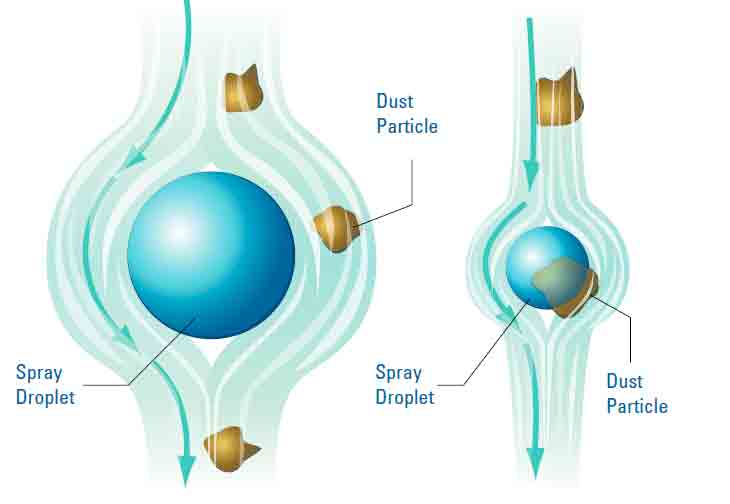

如图1、图2所示,当粒径较大的雾滴与粉尘颗粒接触时,粉尘由下向上运动,水雾颗粒由上向下运动,在运动过程中大粉尘与大的水雾颗粒,小粉尘与小的水雾颗粒相结合。

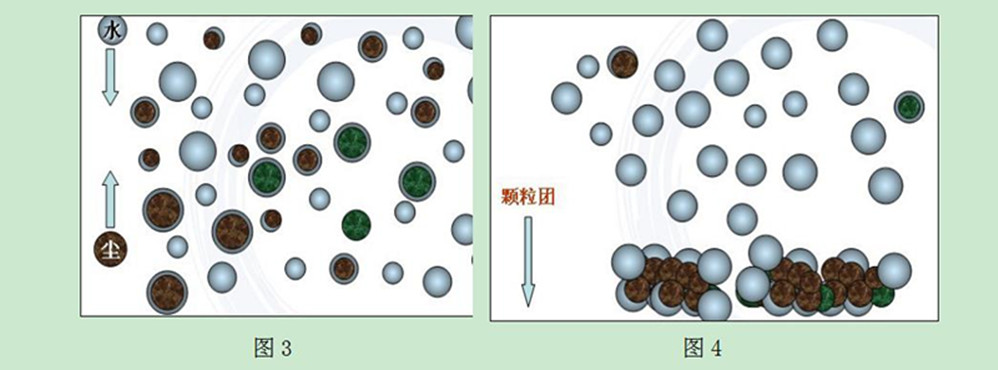

  图3和图4所示过程反映的是,当水雾颗粒的粒径小于10µm,达到干雾级的时候,雾滴的表面张力减小,粒子之间的黏力 会越来越大,所以,以粉尘粒子为核的“微细粉尘颗粒——微细水雾颗粒”二相流中,粒子与粒子之间很容易结合在一起,从而使整个粒子不停的变大,终沉降下来,达到除去粉尘粒子的目的。



   综上所述,当水雾颗粒的粒径与粉尘颗粒的粒径大小相近,且雾量较大时,空气中的水蒸汽迅速饱和,饱和的水蒸汽与粉尘碰撞、接触并凝聚在一起,达到一定的重量后沉降下来。这 是微米级干雾抑尘技术的除尘原理

系统组成

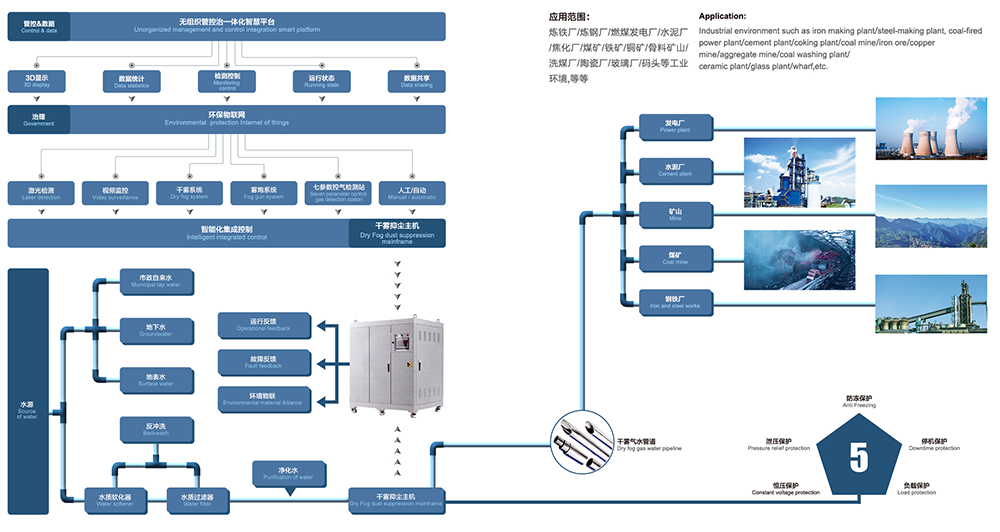

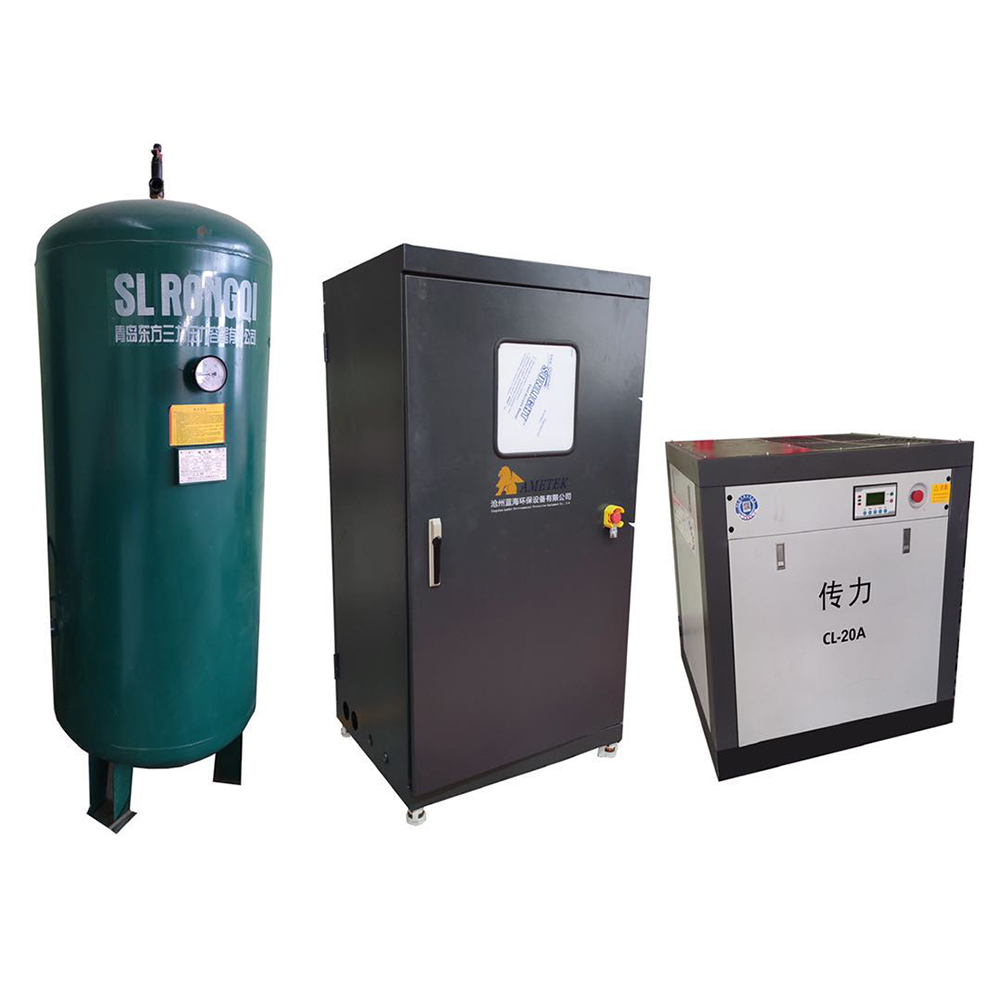

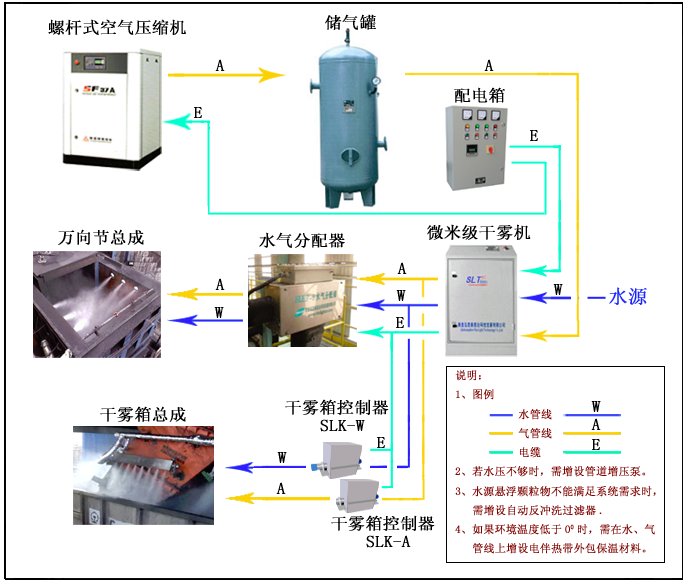

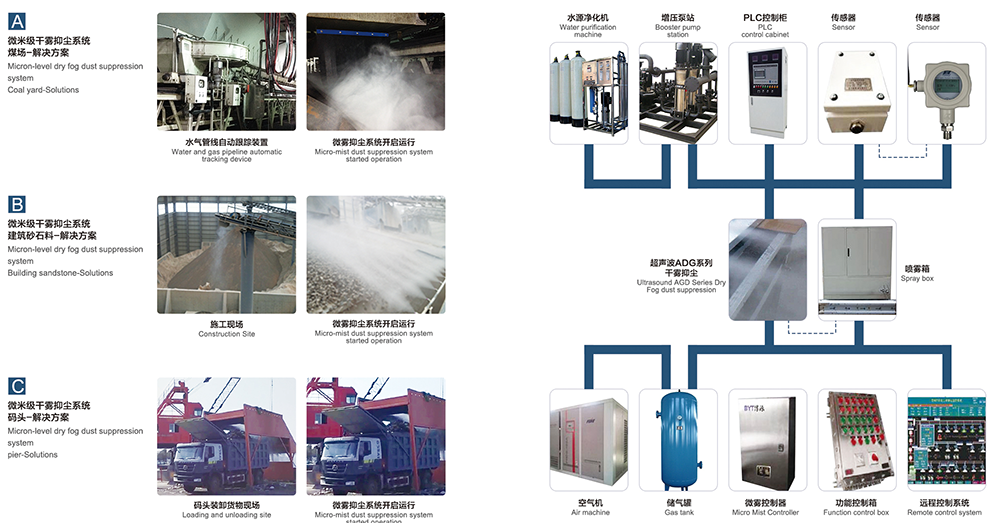

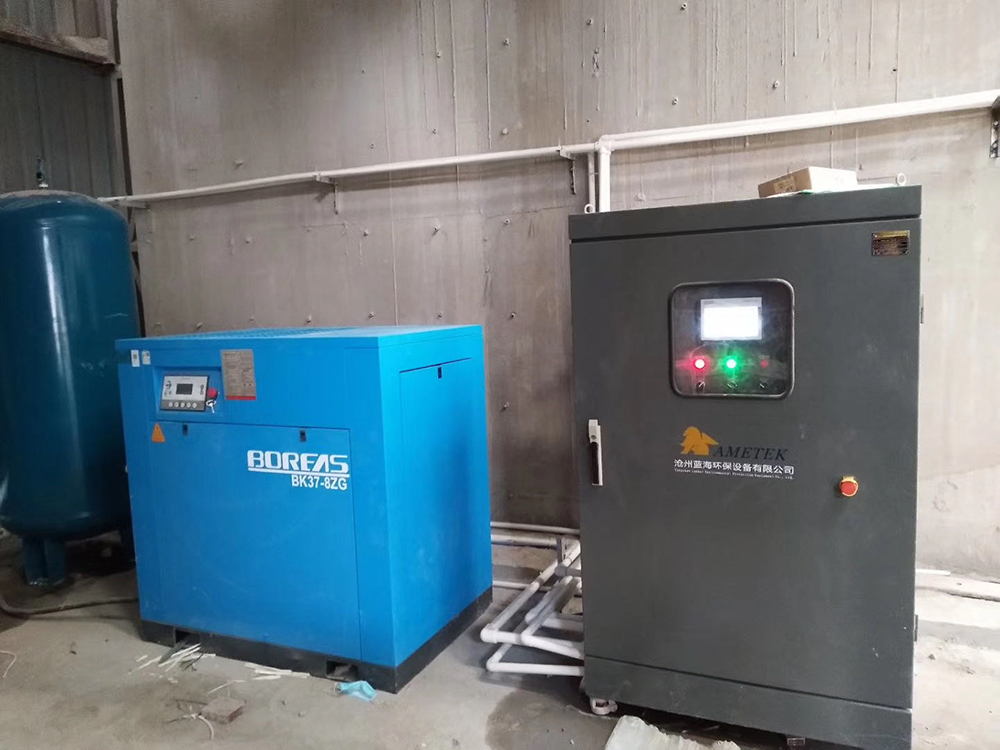

微米级干雾抑尘装置采用模块化设计技术。由微米级干雾机、水气分配器(或干雾箱控制器)、万向节总成(或干雾箱总成)、螺杆式空气压缩机水气连接管线和自动控制系统、电伴热系统和自动控制系统等组成。

1.微米级干雾机

  微米级干雾机是将气、水过滤后,以设定的气压、水压、气流量、水流量按开关程序控制控制阀打开或关闭,经管道输送到水气分配器(或干总成中去,实现喷雾抑尘。它由电控系统、多功能控制系统、流量控制系统组成。安装在IP55标准的箱体内,有进出水气管接口(不同型号的微米级干雾机水气接口数量不同,详见微米级干雾抑尘系统参数表),面板上触摸屏。

2.电控系统

  电控系统是微米级干雾抑尘系统的控制,集合了可编程控制器、保护电路、继电器以及与它们相关的元器件。为用户提供自动和手动两种操作模式。在自动操作模式时,可自动接收远程触发信号启动或停止喷雾器喷雾。在手动模式,操作人员可以控制操作按钮启动或停止喷雾器喷雾。用户还可以通过PLC设置接口修改喷雾周期及管道吹扫时间等。

自动控制系统将微米级干雾机与现场设备的控制信号连接起来,以便实现自动控制。

3.空气压缩机

  空气压缩机为微米级干雾抑尘系统提供标准气源,其采用微电脑智能监控系统, 化运行,亲切的中英文人机界面,轻触式按键,操作人员无须 殊培训 可通过界面的文字提示轻松地对压缩机运行状态参数进行查询,并可实现压缩机手动、自动运行状态的转换。

4.水气分配器(干雾箱控制器)

  通过对其控制实现水、气、电主管线与万向节总成(或干雾箱总成)的连接,并根据现场情况通过PLC控制实现各万向节总成(或干雾箱总成)分别喷雾。

5.万向节总成(或干雾箱总成)

  接收由微米级干雾机输送来的气、水并将其转化成颗粒直径为1~10µm的干雾喷射出去,按微米级干雾机的控制指令喷向抑尘点。当干雾与粉尘颗粒相互接触、碰撞时,使粉尘颗粒相互粘结、凝聚变大,并在自身的重力作用下沉降,从而达到抑尘的作用。

6.水气连接管线

  水气连接管线是将微米级干雾机、螺杆式空气压缩机、储气罐、水源等用不同管径的硬管按要求连接起来。




干雾抑尘 点

1、 在污染的源头——起尘点进行粉尘治理。

2、 抑尘效率高,无二次污染无需清灰,针对10 & 2.5μm以下可吸入及可入肺粉尘治理效果高达 96以上,避免矽肺病危害。

3、 水雾颗粒为干雾级,在抑尘点形成浓而密的雾池。

4、 节能减排,耗水量小,与物料重量比仅0.02-0.05,是传统除尘耗水量的1/10-1/100,物料()无热值损失。

5、 占地面积小, PLC控制,节省基建投资和管理费用。

6、 系统设施 性高,省去传统的风机、除尘器、通风管、喷洒泵房、洒水枪等,运行、维护费用低。

7、 适用于无组织排放,密闭或半密闭空间的污染源。

8、 大大降低粉尘爆炸几率,可以减少消防设备投入。

9、 大幅降低除尘能耗40-90及运营成本。
